Valorisation de l'eau grise, de l'eau de mer et de l'eau pluviale

Intérêt de la récupération des eaux de pluie et des eaux ménagères légères (eaux grises).
La récupération de l’eau de pluie et des eaux grises présente plusieurs avantages en termes d'économies d'énergie mais aussi de développement durable.
En effet, dans un contexte de mutation climatique - les épisodes de sécheresse n'étant plus exceptionnels - la ressource que représentent les eaux pluviales est loin d'être négligeable : les récupérations annuelles sont ainsi estimées en France à 700 litres par mètre carré de toiture. La récupération des eaux grises offre l'avantage de fournir un apport en eau continu, non dépendant des épisodes pluvieux qui peuvent être rares en été dans certaines régions alors que la demande en eau d'arrosage des jardins est forte.
La production d’eau grises est normalement excédante par rapport aux besoins d’alimentation des chasses d’eau, permettant ainsi de ne pas surdimensionner les stations de recyclage.
Les citernes de récupération de l’eau de pluie et des eaux grises peuvent ainsi permettre une utilisation de ces ressources.
Le traitement et la récupération d’eau de pluie et des eaux grises doit être perçu comme une réelle source d’économies.
En effet, si l’on considère que 54% du volume d’eau que nous consommons chaque année ne justifient pas d’avoir recours à de l’eau potable (arrosage du jardin, alimentation des chasses d’eau des WC et du lave-linge, lavage des sols, des véhicules et équipements extérieurs), la récupération et le filtrage des eaux pluviales et des eaux grises apparaît dès lors comme une initiative des plus avantageuses et ce, en dépit de l’absence de crédit d’impôt.
Utilisation des eaux de pluie: (réglementation définie par l'arrêté du 21 août 2008 relatif à la récupération de l'eau de pluie et à son usage à l'intérieur et à l'extérieur des bâtiments).
Utilisation des eaux grises: Selon les préconisations de l’ANSES relatif à la récupération des eaux grises à son usage à l'intérieur et à l'extérieur des bâtiments et les normes européenne (UE) 2021/741 du Parlement européen et du Conseil du 25 mai 2020 relatif aux exigences minimales applicable à la réutilisation de l'eau pour l'arrosage agricole et la NF EN 16941-2 : Réseaux d'eau non potable sur site - Partie 2 : Système pour l'utilisation des eaux ménagères traitées

Séparation des réseaux d’évacuation et d’alimentation
Lors de la construction de votre habitation ou bâtiment, il est judicieux de prévoir un réseau d'évacuation des eaux grises (douches, baignoires et lavabo de salle de bain) distinct des autres évacuations, ainsi qu'un double réseau d'alimentation (eau recyclée et eau potable) pour les WC et l'usage extérieur. Prévoir une double évacuation et alimentation au moment de la construction s'avère beaucoup moins coûteux et contraignant qu'en rénovation d'un bâtiment existant.

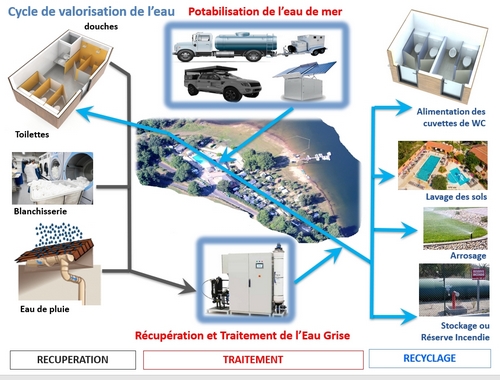

                                                              Exemple de valorisation des eaux dans les campings

Stations a membranes et filtre à disque dimensionnées pour recycler jusqu’à 9 m3/h d'eaux grises (180 m3/jour).

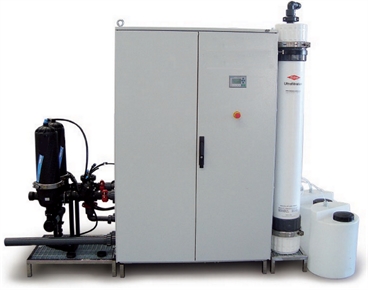

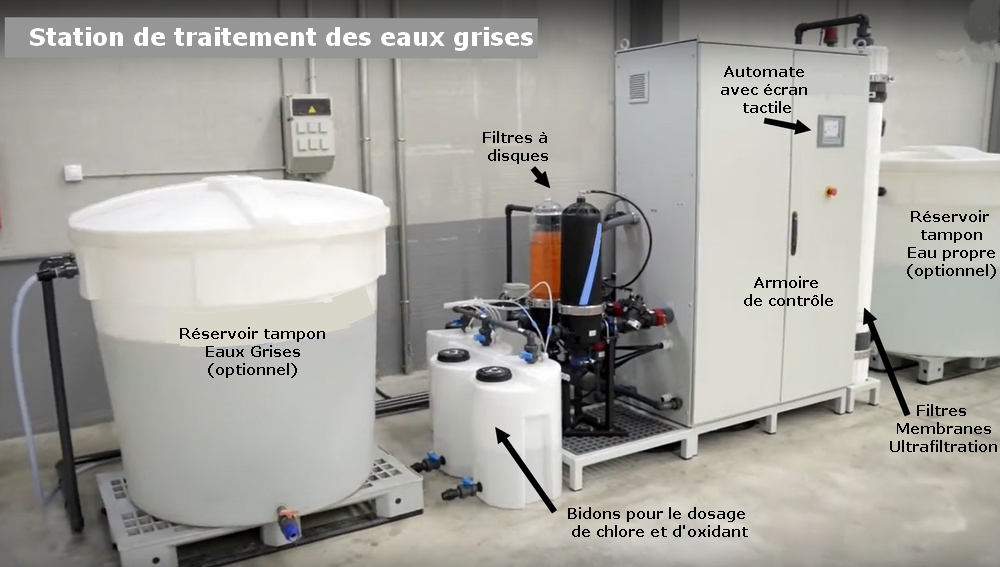

Stations de recyclage des Eaux Grise

Capacité de production :
Jusqu’à 5 m3/h (100 m3/j- 1000 résidents)
Jusqu’à 9 m3/h (180 m3/j- 3600 résidents)

Caractéristiques principales :
Filtres à disques (100 μm)
Filtration par membranes d’UF (0.08 μm)
POMPE BROYEUSE D’ALIMENTATION immergée, en acier inoxydable,
POMPE DOSEUSE digitale pour OXYDANT,
Filtre à disques avec lavage assisté à l’air,
SYSTEME DE BACKWASH pour l’ultrafiltration incluant pompe soufflante, réservoir et pompe doseuse,
Automate avec écran de contrôle tactile. Surveillance des pressions et du débit,
Alimentation en courant triphasé 380V/50Hz.

Bassins de stockage à prévoir :
Stockage des eaux grises en amont et eaux traitées en aval à dimensionner après étude du site

Stations de recyclage de l'eau saumâtre, de l'eau douce polluée ou de l'eau de mer
Capacité de production :
Eau saumâtre, eau douce polluée ou eau de mer :
Jusqu’à 3,5 m3/h (eau douce polluée); 1,5 m3/h (eau saumâtre) et 0,5 m3/h (eau de mer).

Caractéristiques principales :
Filtres à disques (130 μm)
Filtration par membranes d’UF (0,08 μm)
Dessalement par membranes d’osmose inverse
POMPE D’ALIMENTATION immergée, en acier inoxydable.
Filtres à disques AZUD HELIX AUTOMATIC (130 μm). Système de lavage automatique inclus,
Pompe doseuse analogique pour ANTIINCRUSTANT,
Cartouche de CHARBON ACTIF
POMPE HAUTE PRESSION en acier inoxydable avec variateur de fréquence,
Membranes d’OSMOSE INVERSE en polyamide, logées dans des tubes de pression en polyester renforcé de fibres de verre,
Automate avec écran tactile de contrôle.
Alimentation en courant tmonophasé 220V/50Hz
En option : Panneaux solaires dépliables, contrôleur solaire, chargeur et 4 batteries.

Dimensionnement des stations
Il faut calculer les besoins journaliers en eau recyclée et les apports en eaux grises en fonction du nombre de résidants ou d’utilisateurs selon s’il s’agit d’une habitation, d’un hôtel, d’un camping, d’un complexe sportif, d’une résidence étudiante, etc..
A titre indicatif, apport de 50 à 100l d’eau grise/pers./jour dans une habitation et jusqu’à 150 l pour un hôtel. Le remplissage des chasses d’eau nécessite 18 à 48 l/pers./jour. L’arrosage dépendra de la surface et de la région, environ 3 à 6 l/m2.
La production d’eau grises est normalement excédante par rapport aux besoins d’alimentation des chasses d’eau, permettant ainsi de ne pas surdimensionner les stations de recyclage.

Technologie de FILTRATION MECANIQUE, sans produit chimique.
> Dosage de CHLORE RESIDUEL pour la désinfection de l’eau traitée
> Membranes d’ULTRAFILTRATION en PVDF (0,08 μm), Système de lavage automatique inclus,
> Armoire électrique avec transformateur, protections et démarreurs.
> Contrôle automatique du lavage des équipements et de la qualité de l’eau

Installation rapide et simple et déclinable en plusieurs versions :
> Versions Skid ou avec châssis fermé ou en container 10, 20 ou 40 pieds
> Sur remorque à double essieu
> Alimentation par panneaux photo voltaïque (Dans ce cas la capacité de production est réduite de moitié).

Unités de recyclage des eaux de mer avec panneaux solaires et chassis fermé,  sur remorque et sur pick-up 4x4

Stations à membranes dimensionnées pour recycler 0,5 à 10 m3 d'eau par jour.


Avantages des stations :
- Equipement monobloc : Dégrillage, oxydation, filtration au moyen de membranes, chloration et accumulation dans une seule cuve.
- Conception robuste et polyvalente. Economie considérable de la consommation d'eau de ville ou de forage.
- Aide à la préservation de l'environnement.
- Hautes performances et fiabilité d'épuration permettant d'obtenir une eau de qualité de réutilisation.
- Le bioréacteur à membrane est insensible aux problèmes de sédimentation.
- La membrane d’ultrafiltration (MBR) agit comme une barrière physique sélective qui bloque la matière en suspension et les micro-organismes

Les eaux grises foncées provenant des éviers de cuisine, bidet, lave-linge, lave-vaisselle et contenant des produits agressifs (solvants, silicone, désinfectants chlorés) qui pourraient endommager les membranes ne seront pas traitées par la station mais sont toujours évacuées vers les égouts.

Une fabrication adaptée à vos besoins et contraintes
La réutilisation de l’eau grise qui représente 50% de notre consommation quotidienne,  permet de réaliser plus de 50% d’économie d’eau par an, en toute saison.

Capacité de production
Stations dimensionnées pour recycler 500 à 10 000 litres (0,5 à 10 m3) d'eau par jour.

Applications
Habitats individuels ou collectifs, campings, hôtels, établissements éducatifs, complexe sportif, résidence étudiante, etc...

Dimensionnement des stations
Il faut calculer les besoins journaliers en eau recyclée et les apports en eaux grises en fonction du nombre de résidants ou d’utilisateurs selon s’il s’agit d’une habitation, d’un hôtel, d’un camping, d’un complexe sportif, d’une résidence étudiante, etc..
A titre indicatif, apport de 50 à 100l d’eau grise/pers./jour dans une habitation et jusqu’à 150 l pour un hôtel. Le remplissage des chasses d’eau nécessite 18 à 48 l/pers./jour. L’arrosage dépendra de la surface et de la région, environ 3 à 6 l/m2.
La production d’eau à partir des eaux grises traitées en provenance des douches est normalement excédante par rapport aux besoins d’alimentation des chasses d’eau, permettant ainsi de ne pas surdimensionner les stations de recyclage.

Fonctionnement : Technologie à membranes
Dégrillage
Consiste à retenir les solides qui pourraient endommager les membranes, tout spécialement les cheveux (filtration 1mm).
Oxydation biologique
Dégradation biochimique des matières organiques dans le réacteur biologique. Pour que les différentes réactions se développent, il faut un apport d’oxygène pour que les conditions aérobies dans le réacteur aient une circulation suffisante pour maintenir en suspension les micro-organismes.
Filtration
Le processus consiste à la séparation solides / liquides par une ultra filtration à technologie membranaire. Grâce à l’aspiration d’une pompe se produit une pression de vide dans les membranes, en créant un flux “dehors-dedans” de façon que l’eau passe au travers des membranes, les solides et les bactéries sont retenus sur la paroi extérieure. Les diffuseurs assurent la présence d’oxygène dans le compartiment, de façon que celui-ci fonctionne comme un deuxième réacteur. Les diffuseurs créent un flux d’air ascendant qui nettoie la surface de la paroi extérieure des membranes.
Chloration et accumulation
Le permeat (eau traitée) est chloré au moyen du dosage d’hypochlorite sodique permettant de conserver au fil du temps, les propriétés sanitaires de l’effluent assurant la réutilisation des eaux épurées en usage résidentiel.
Apport d’eau potable
En cas de manque d’eau, en raison de l’entretien des membranes ou à cause d’un faible débit d’eaux épurées, l’électrovanne démarrera automatiquement afin d’alimenter en eau du réseau pour atteindre le niveau minimum dans l’accumulateur.

Configuration des stations : Selon le débit à traiter, les stations sont disponibles en version 1 ou 2 cuves distinctes, verticales, horizontales, hors sol ou à enterrer.
500V : Monobloc rectangulaire, Vertical, Hors sol/à enterrer. H = 1600, L = 1280, l = 700 mm
1000V : Monobloc cylindrique, Vertical, Hors sol ou à enterrer. Dia. 1300, H = 1800 mm
1500V : Monobloc cylindrique, Vertical, Hors sol ou à enterrer. Dia. 1600, H = 1800 mm
2500V : 2 cuves cylindrique, Vertical, Hors sol ou à enterrer. Dia. 1750, H = 1465 mm
3500V : 2 cuves cylindrique, Vertical, Hors sol ou à enterrer. Dia. 2120, H = 1450 mm
5000V : 2 cuves cylindrique, Vertical, Hors sol ou à enterrer. Dia. 2120, H = 1810 mm
2500S : Monobloc cylindrique, Horizontal, Hors Sol. Dia. 1600, H = 2900 mm
3500S : Monobloc cylindrique, Horizontal, Hors sol. Dia. 1600, H = 3900 mm
5000S : Monobloc cylindrique, Horizontal, Hors sol. Dia. 1600, H = 5900 mm
2500 : Monobloc cylindrique, Horizontal, à enterrer. Dia. 1600, H = 2900 mm
3500 : Monobloc cylindrique, Horizontal, à enterrer. Dia. 1600, H = 3900 mm
5000 : Monobloc cylindrique, Horizontal, à enterrer. Dia. 1600, H = 5900 mm
10000 : Monobloc cylindrique, Horizontal, à enterrer. Dia. 2000, H = 7300 m


Réduire la consommation d’eau potable grâce au recyclage de l'eau de pluie


Station de traitement de l'eau de pluie ou de l'eau de forage
De la collecte à sa réutilisation, l'eau récupérée bénéficie de plusieurs traitements en conformité avec les directives applicables pour son utilisation à l'intérieur des bâtiments
En amont du récupérateur :
- Crapaudine de gouttière et selon la surface de la toiture, un collecteur filtrant de gouttière s'installant directement sur chaque descente d’eau ou un filtre intégré au récupérateur ou un filtre extérieur avec panier inoxydable retenant les particules supérieures à 0,55 mm ou 0,65 mm. Le panier s’extrait facilement pour vider son contenu en matières solides et pour son nettoyage.
En aval du récupérateur :
- Filtration de l'eau au travers de filtres à cartouches et filtre à charbon actif pour retenir les particules en suspension, éliminer les odeurs et clarifier l’eau.
- Traitement anti-bactérien par lampe UV optionnel pour la désinfection de l'eau (élimination des bactéries et virus) afin de garantir sa pureté.
- Système de déconnexion (basculement automatique sur le réseau d'eau de ville lorsque le réservoir d'eau de récupération de pluie est vide). Le disconnecteur gère la protection du réseau collectif et le recours à l’eau potable pour une disponibilité permanente de l’eau suivant la norme EN1717.
- Pompe et surpresseur pour acheminer l'eau traitée jusqu'au point d'utilisation.

Capacité des réservoirs
Le format habituel des réservoirs de récupération d’eau de pluie permet de stocker de 1000 à 150000 litres, cuves verticales, horizontales, aériennes ou à enterrer.

Applications
Habitats individuels ou collectifs, campings, hôtels, établissements éducatifs, complexe sportif, résidence étudiante, etc...


Dimensionnement des cuves de récupération d'eau de pluie
Il faut calculer les besoins journaliers en eau pluviale et les apports possibles pour alimenter la cuve.
Trois paramètres doivent être pris en compte pour dimensionner les cuves :
• Les précipitations locales en mm/m2 ou l/m2/ an en sachant que 1 mm = 1 l/m2
• La surface de récupération des eaux de pluie, m2 toiture impactée du coefficient de perte : 0,9 pour
les tuiles, 0,8 pour les toits ondulés et 0,6 pour les toits plats.
• Votre consommation d’eau pluviale
Le remplissage des chasses d’eau nécessite 18 à 48 l/pers./jour. L’arrosage dépendra de la surface et de la région, environ 3 à 6 l/m2.  Les épisodes pluvieux pouvant être rare en été dans certaines régions du sud, il peut être nécessaire de prévoir une réserve d'eau de grande capacité capable de fournir les besoins en eau durant plusieurs semaines, notamment si la surface du jardin à arroser est importante.

Galerie EAUX GRISES
Valorisation des eaux en Campings
Valorisation des eaux en Campings
Station  traitement eaux grises
Station traitement eaux grises
Station  traitement  autonome en énergie
Station traitement autonome en énergie
Station  traitement sur remorque
Station traitement sur remorque
Recyclage eaux grises
Recyclage eaux grises

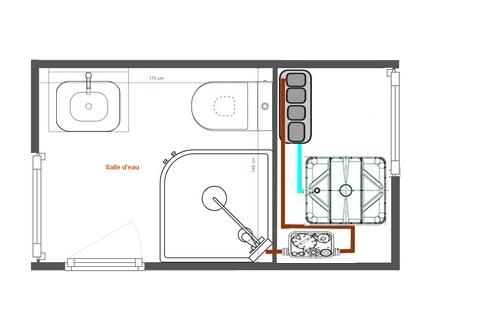

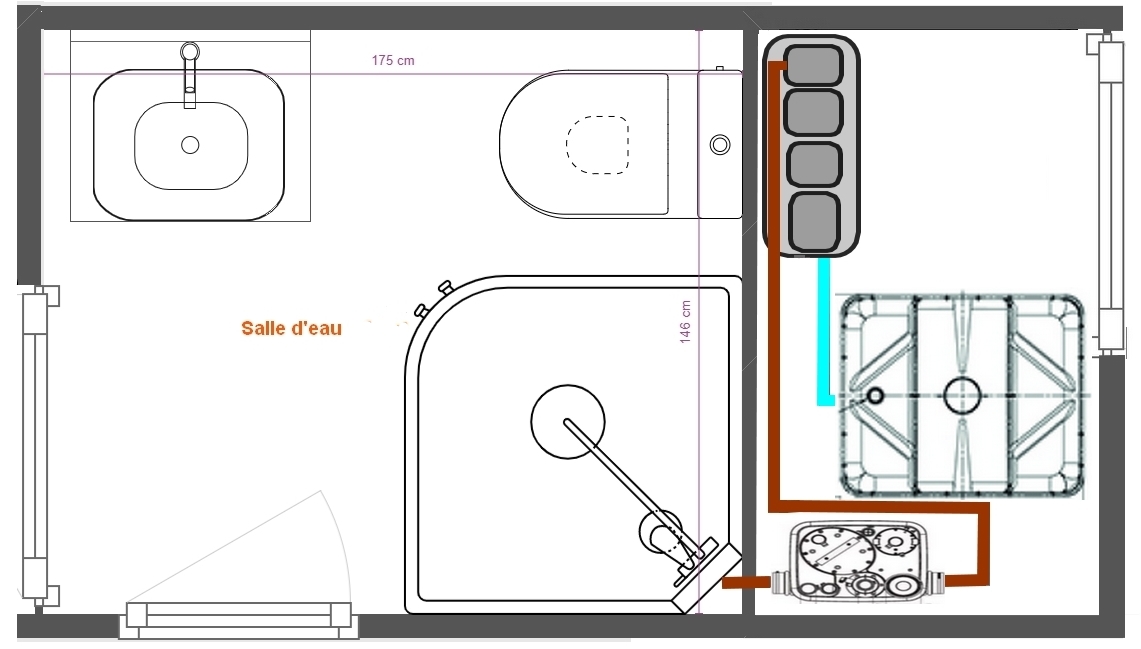

Recyclage eaux grises maisons
Recyclage eaux grises maisons
station filtration eaux grises 7500 l/jour
station filtration eaux grises 7500 l/jour
station filtration eaux grises
station filtration eaux grises
Galerie EAU DE PLUIE
Récupération eau de pluie
Récupération eau de pluie
Récupérateur eau de pluie dans vide sanitaire d'une maison
Récupérateur eau de pluie dans vide sanitaire d'une maison
Cuve de 150 m3 en livraison
Cuve de 150 m3 en livraison
Réserve d'eau 35m3
Réserve d'eau 35m3
Cuves et citernes
Cuves et citernes
APPLICATIONS LES PLUS COURANTES

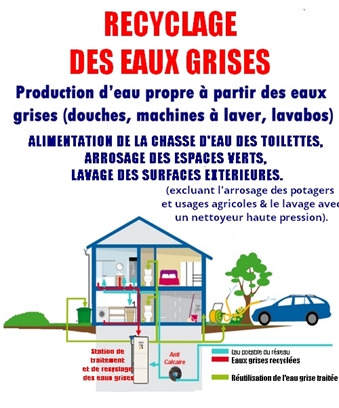

Alimentation des chasses d'eau avec de l'eau grise

80% de l’eau consommée ne nécessite pas d’être potable car elle n’est ni ingérée ni en contact avec l’alimentation humaine.
Pour de nombreux usages comme l’alimentation de la chasse d’eau des toilettes, l’arrosage et le nettoyage des sols et des véhicules.
La récupération de l'eau des douches ou baignoires, traitée par nos stations pour restituer une eau propre inodore, incolore, débarrassée des bactéries et des virus s’avère plus appropriée et plus économique que l’eau potable du réseau, dont seulement 1% est effectivement destinée à la consommation humaine et 17% en rapport avec l’alimentation (vaisselle et préparation des repas).
La valorisation des eaux grises s’avère plus appropriée et plus économique que l’eau potable du réseau et permet une réduction significative de votre facture d'eau et le respect des objectifs de baisse de 20% des consommations d’eau potable (Grenelle de l’Environnement)

Unité autonome et mobile de production d'eau potable
Les stations de potabilisation de l’eau polluée ou salée sont autonomes en énergie et d’entretien limité.
Elles permettent d’alimenter des villages côtiers, des zones isolées, des zones sinistrées (catastrophes naturelles, conflits) en dépolluant des eaux polluées ou en dessalinisant des eaux de mer ou des eaux saûmatres.
Autonomes en énergie et nomades (montés sur un pickup 4X4 ou en container), nos équipements peuvent être déployés en très peu de temps. Ils sont alimentés par des systèmes de panneaux solaires mobiles, peuvent être complétés par un système d’embouteillage et en fonction des composants (pile à hydrogène), fournir de l’énergie résiduelle aux populations.
Eau et tourisme,
les bonnes solutions face aux enjeux
Coupler différentes actions pour préserver les ressources en eau
 - Supprimer les fuites sur les réseaux d’eau potable.
- Sensibiliser les résidents aux actions essentielles permettant d’économiser l’eau et de réduire le gaspillage (douches rapides, fermeture des robinets lors du lavage les dents, rasage et savonnage…)
- Recycler les eaux de piscine pour l’arrosage des espaces verts
- Récupérer les eaux de pluie
- Recycler les eaux polluées par l’activité humaine (Eaux Grises)
- Désaliniser l’eau de mer
Réduire la consommation d’eau potable et les prélèvements dans les nappes phréatiques en recyclant les eaux grises produites sur site, en récupérant les eaux pluviales et en par désalinisation de l'eau de mer.
- Une obligation face aux défis du changement climatique.
- Une source d’économies non négligeable pour donner une seconde vie à l’eau potable
- Une réduction du montant de la facture d'eau potable.
Des subventions peuvent être accordées par L’agence de l’eau, La région, Le département
